設計鏈板輸送線時需要考慮哪些因素?

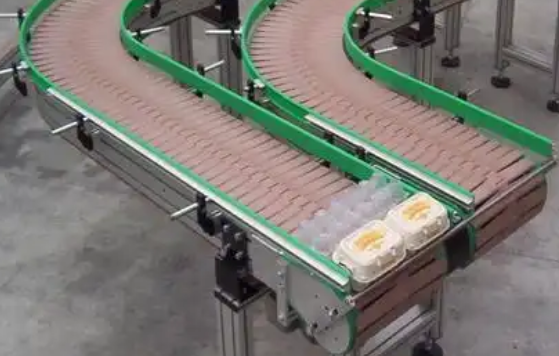

設計鏈板輸送線時，需要綜合考慮輸送物品、輸送環境、生產能力等多個因素，以確保輸送線高效、穩定運行。以下是具體需要考慮的因素：
1、輸送物品的特性
尺寸和重量：物品的大小和重量決定了鏈板的規格和承載能力。例如，大型、重型物品需要使用高強度、大規格的鏈板，以及能夠承受相應負荷的驅動裝置和支撐結構。
形狀和質地：物品的形狀和質地影響鏈板的表面設計和輸送方式。對于形狀不規則的物品，可能需要設計特殊的鏈板結構或添加輔助裝置來保證輸送的穩定性;質地柔軟或易損壞的物品，則要求鏈板表面平整、光滑，避免對物品造成損傷。
2、輸送量和輸送速度
生產需求：根據生產流程中的物料流量和生產節拍，確定鏈板輸送線的輸送量和輸送速度。例如，在大規模生產的裝配線上，需要較高的輸送速度和較大的輸送量來滿足生產效率的要求。
設備匹配：輸送速度還需要與上下游設備相匹配，避免出現物料積壓或供應不足的情況。同時，輸送量的設計要考慮一定的余量，以應對生產過程中的波動和峰值需求。
3、輸送距離和布局
廠房空間：輸送線的布局要根據廠房的空間結構進行設計，合理規劃輸送距離和走向，盡量減少占地面積，同時要考慮與其他設備和設施的布局協調，確保生產流程的順暢。
轉彎和提升：如果輸送線需要轉彎或提升物料，要考慮轉彎半徑、提升高度和方式等因素。轉彎半徑過小可能導致鏈板和物料的磨損加劇，提升高度則需要根據實際生產工藝和廠房高度來確定，選擇合適的提升裝置和驅動系統。
4、工作環境
溫度和濕度：工作環境的溫度和濕度會影響鏈板輸送線的材料選擇和性能。在高溫環境下，需要使用耐高溫的鏈板材料和潤滑油脂，以防止鏈板變形和潤滑失效;在潮濕環境中，則要注意鏈板的防銹和防腐處理。
粉塵和腐蝕性介質：如果工作環境中存在粉塵或腐蝕性介質，要采取相應的防護措施，如選擇密封性能好的鏈板和驅動裝置，對鏈板進行防腐涂層處理等，以延長設備的使用壽命。
5、驅動方式和功率
驅動類型：鏈板輸送線的驅動方式有多種，如電機驅動、液壓驅動等。電機驅動具有控制方便、效率高的優點，適用于大多數場合;液壓驅動則具有輸出力大、運行平穩的特點，常用于大型、重載的輸送線。
功率計算：根據輸送物品的重量、輸送速度、輸送距離以及傳動效率等因素，精確計算驅動裝置所需的功率，以確保驅動系統能夠提供足夠的動力，同時避免功率過大造成能源浪費和設備成本增加。
6、鏈板和鏈條的選擇
材料和結構：鏈板和鏈條的材料要根據輸送物品的特性和工作環境來選擇，常見的材料有碳鋼、不銹鋼、塑料等。鏈板的結構形式也有多種，如直板鏈板、彎板鏈板等，要根據輸送工藝和物品的特點選擇合適的結構，以保證輸送的平穩性和可靠性。
強度和耐磨性：鏈板和鏈條需要具備足夠的強度和耐磨性，以承受長期的輸送負荷和磨損。對于輸送高磨損性物料的場合，要選擇耐磨性好的鏈板和鏈條，如采用硬質合金涂層或特殊的耐磨材料制造。
7、張緊裝置和支撐結構
張緊方式：張緊裝置用于調整鏈條的松緊度，保證鏈條與鏈輪之間的良好嚙合和傳動效率。常見的張緊方式有螺旋張緊、重錘張緊等，要根據輸送線的長度、負載情況和空間布局選擇合適的張緊方式。
支撐結構：合理設計支撐結構，以保證鏈板輸送線的穩定性和剛性。支撐結構的間距要根據鏈板的長度、承載能力和輸送物品的重量來確定，避免鏈板在輸送過程中出現下垂或晃動現象。
8、控制系統和安全保護裝置
控制要求：根據生產工藝的要求，設計合理的控制系統，實現對鏈板輸送線的啟動、停止、調速、故障報警等功能。控制系統可以采用 PLC、單片機等控制器，通過傳感器對輸送線的運行狀態進行實時監測和控制。
安全保護：為了保障操作人員和設備的安全，鏈板輸送線應配備必要的安全保護裝置，如急停按鈕、防護欄、過載保護裝置、跑偏保護裝置等。這些安全保護裝置能夠在設備出現異常情況時及時停機，避免發生安全事故。
